三相異步電機定子繞組的引出線，都集中引到出線盒內，以便接線。所以出線盒也叫接線盒．接線盒內設有相互絕緣的接線柱，有的還設有接地螺釘。那么三相異步電機的出線盒里有那些標志？它們代表什么意義？

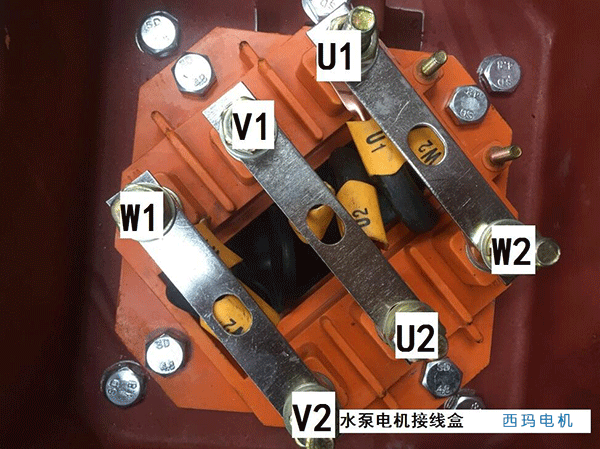

西安泰富西瑪電機接線盒

l、繞組引出線標志
      Y系列電機第一相、第二相、第三相的首端分別為U1、V1、W1；尾端分別為U2、V2、W2。
      JO2老系列電機第一相、第二相、第三相的首端分別為Dl、D2、D3；尾端分別為D4、D5、D6。

      有些電機，繞組內部連接好了，只引出三根線，那它們的標志：在新系列電機為U、V、W，在老系列電機為D1、D2、D3。要是有第四根標志為N的引出線，這是星接繞組的中性點。

2、接線螺技標志
      與繞組的標志完全相同，其標志有的用標號墊，有的在絕緣底座上壓出凸紋。

3、接地螺釘?shù)臉酥?br />
